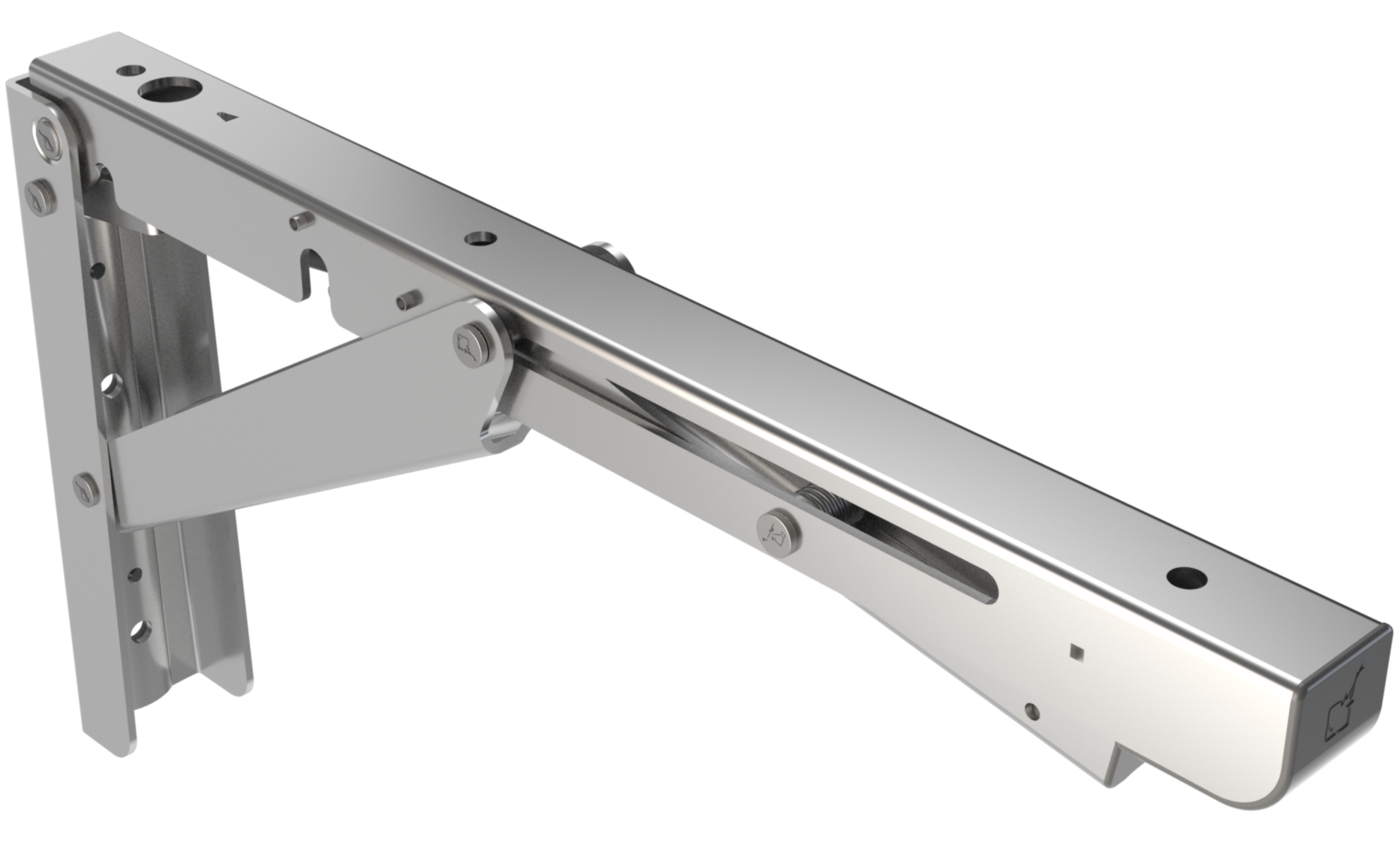

Hochwertige Schwerlast-Klapptischstütze mit Soft-Close Dämpfer EB-317-DA aus Edelstahl. Klappkonsole bis 200kg Traglast. Klappenstütze von ROCA / Sugatsune

Hochqualitative Schwerlast-Klappkonsole mit Dämpfer aus Edelstahl mit erhöhter Traglast bis zu 200 kg

Anwendung:

Diese hochwertige Schwerlast-Klapptischstützen aus massivem Edelstahl sind bestens für feuchte und raue Umgebungen geeignet und können vielseitig eingesetzt werden.

Die Klappkonsolen können in Wohnungen, Büros, Restaurants, Hotels usw. eingesetzt werden.

Eine der möglichen Anwendungen ist die Arbeitsflächenverlängerung in der Küche oder Tischverlängerung.



Außerdem können sie perfekt für die Innenausstattung von Wohnmobilen, Caravans, Booten, Jachten und Zügen verwendet werden.

Die Klappenstützen sind für harte Einsatzumgebungen konzipiert, können aber dank ihrer klassisch industriellen Optik sind sie auch für moderne Inneneinrichtung perfekt geeignet.



Diese EB-317-DA Klapptischhalter sind auch für die Verwendung im Tiny House bzw. Micro Apartment sehr gut geeignet, um Platz je nach Bedarf flexibel zu gestalten.

Eine Besonderheit dieser Klappwinkeln ist dass hier Klappenstütze und Klappenscharnier in einem Beschlag kombiniert sind.



Der eingebaute Soft-Close Dämpfer sorgt dafür, dass die Klappe sanft schließt. Bei leichteren Klappen kann man eine Klappenstütze ohne Dämpfer installieren.

Wenn die Klappe zusammengeklappt ist, wird sie bei Bedarf durch Drücken auf die Oberfläche arretiert. So bleibt der Klapptisch im Wohnwagen bzw. im Boot auch während der Fahrt in geschlossener Position, wackelt nicht und produziert keine Geräusche.

Wenn der Klapptischhalter geöffnet wird, arretiert er Automatisch in der oberen Position und kann belastet werden.



Um den Klapptisch wieder zusammen zu klappen, müssen beide Hebel links und rechts gleichzeitig betätigt werden. So wird gewährleistet, dass die Klappenstütze nicht versehentlich zusammengeklappt wird.

Der Auslösehebel der Klappwinkel ist extra lang, um das Greifen zu erleichtern.

Die Klappkonsolen werden aus korrosionsbeständigem Edelstahl hergestellt.

Die Oberflächen sind aufwendig bearbeitet, so dass die Beschläge sehr hochwertig wirken.

Montage:



Die Montage erfolgt mit Schrauben.

Die Maximale Traglast kann erreicht werden, indem die Belastung so verteilt ist, dass der Schwerpunkt in der Mitte liegt (s. Bild).

Wenn der Schwerpunkt der Klappe an der Kante des Klapptischhalters liegt, beträgt die Traglast 100 kg.



Achtung: die Wand muss dafür geeignet sein, die erforderliche Last zu tragen.

Die Rückwand der Klappwinkel ist abgerundet, so dass sie nicht nur auf geraden Oberflächen, sondern auch auf Röhren montiert werden können (Ø25 mm).

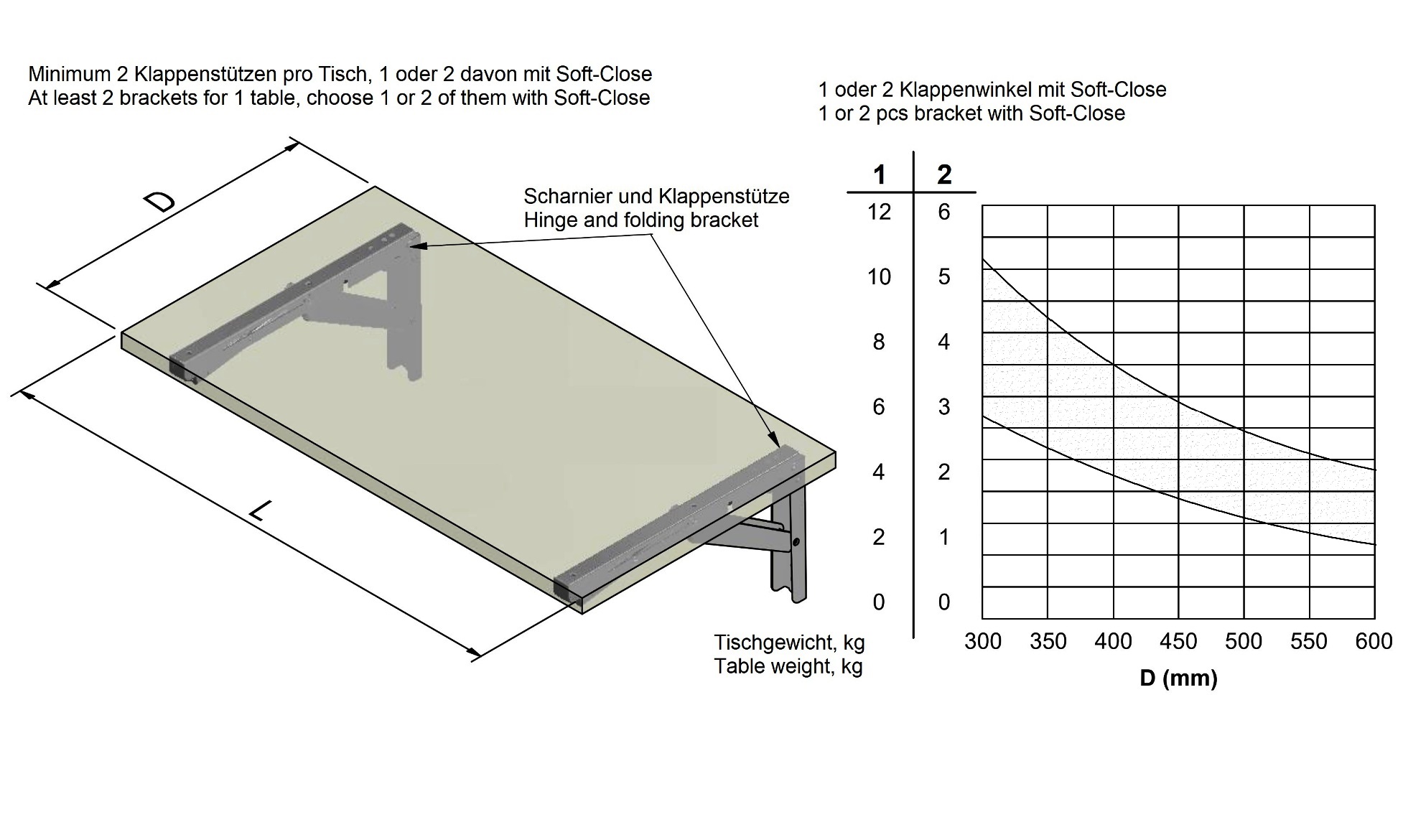

Dem Bild unten kann man entnehmen, wann ein und wann zwei Dämpfer benötigt werden.



Sollte die Klappe schmal, können die Klappentischhalter alternativ umgekehrt montiert werden.

In diesem Fall wird die längere Seite an die Wand montiert und die kürzere Seite wird für den Klapptisch bzw. für das Regal verwendet.

Das hat keine negative Auswirkung auf die Traglast (s. Bild).



Eigenschaften:

• Tragkraft in der Mitte: 980 N (100 kp) für 1 Klappwinkel
• Gewicht: 795 g
• Längerer Auslösehebel
• Umgebungstemperatur: von -30°C bis +120°C
• Dauertest: 50.000 Zyklen bestanden

Im Lieferumfang enthalten:

• 1 Stück Klapptischstütze aus rostfreiem Edelstahl

Material:

• Hergestellt aus hochwertigem Edelstahl SUS304 (AISI304, V2A)

• Abdeckung aus Kunststoff (PA)

Oberfläche:

• Edelstahl elektrisch poliert

Abmessungen:

• Länge: 317 mm
• Höhe: 171 mm
• Breite: 36 mm
• Radius der Rückwand: Ø25 mm

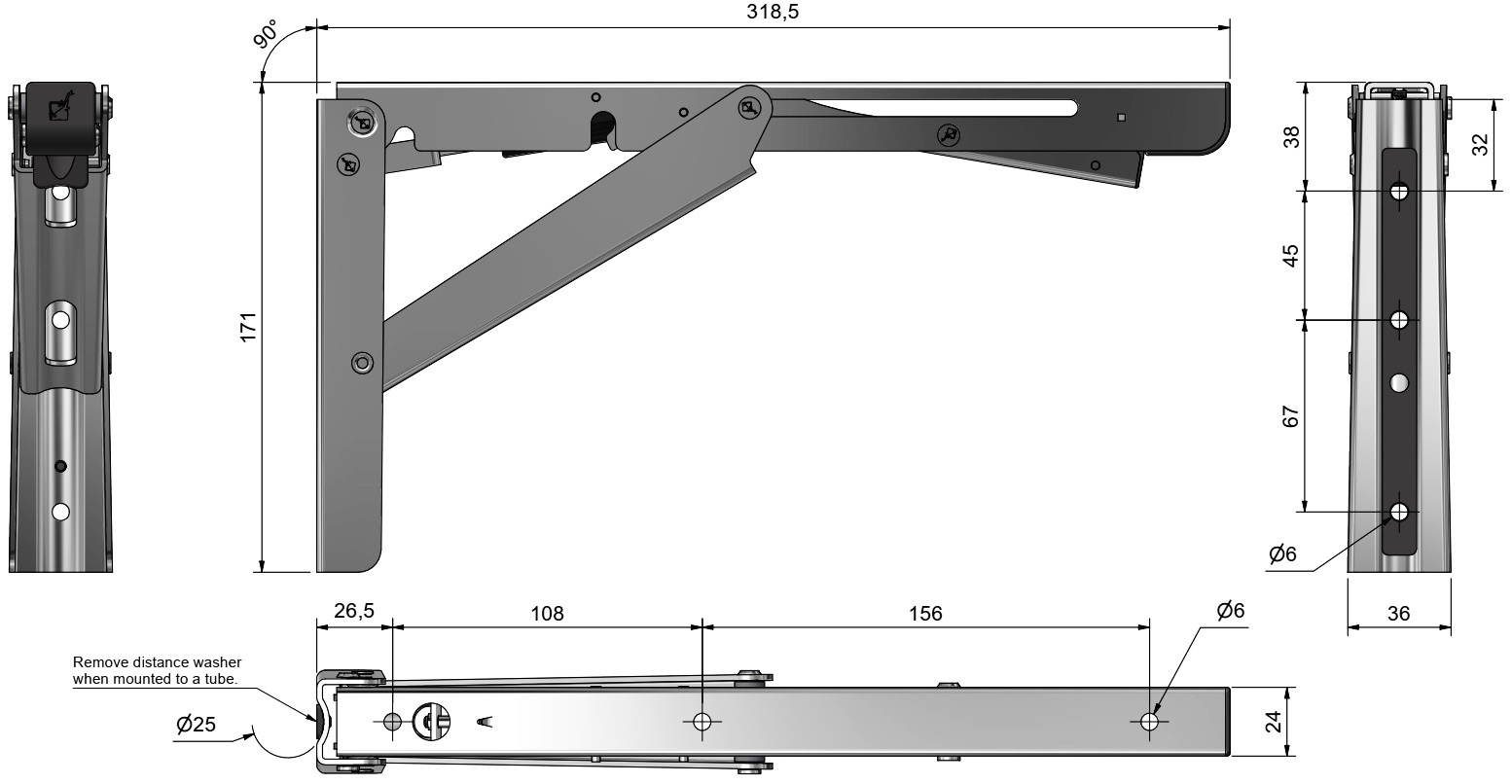

Für Maße s. technische Zeichnung (mm):



Produktvideo anschauen:

Referenznummer des Herstellers:

• Artikelnummer: 120-049-238, 907265
• Artikelbezeichnung: EB-317-DA

Hersteller: ROCA Industry (Schweden)

Vertriebspartner: SUGATSUNE / LAMP® (Japan)
