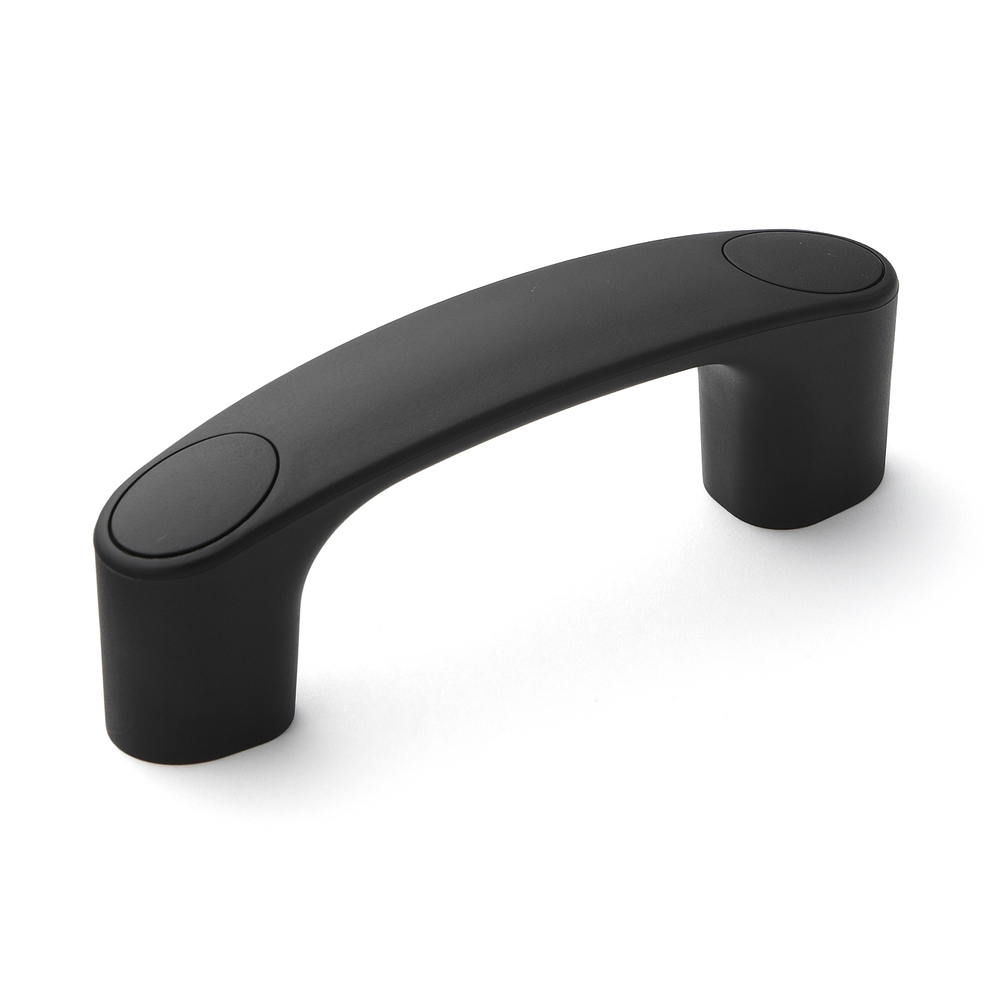

Hochwertiger robuster Gerätegriff aus verstärktem Nylon, schwarz mit schwarzen Abdeckkappen, 93 mm (3,7″) MJH-93-BL. Maschinengriff MJH-93-BL für Industrieschränke, Produktionsanlagen, Maschinenbau, von Sugatsune / LAMP® (Japan)

Hochwertiger Gerätegriff aus verstärktem Nylon, schwarz, mit schwarzen Abdeckkappen MJH-93-BL

Anwendung:



Maschinengriff MJH-93-BL für Industrieschränke, Produktionsanlagen, Maschinenbau.

Die innere Oberfläche des Industriegriffs ist abgerundet, um einfaches und schnelles Greifen zu erleichtern.

Die Abdeckkappen sind sicher befestigt, um das Herunterfallen zu vermeiden.

Die Stellen, wo die Belastbarkeit des Griffs in zwei Richtungen angewendet wird, sind auf der technischen Zeichnung mit dem Zeichen “※” markiert.

Die hochqualitativen Gerätegriffe MJH-93-BL passen unter anderem ideal für:

• Industrieschränke
• Produktionsanlagen
• Maschinenbau
• Büromöbel
• Medizintechnik
• Elektrogeräte

Material:

• Die hochwertigen Gerätegriffe MJH-93-BL werden aus verstärktem Nylon (Reinforced Nylon) hergestellt

Oberfläche:

• Schwarz
• Die Abdeckkappen sind in den Farben Schwarz, Gelb und Grau erhältlich

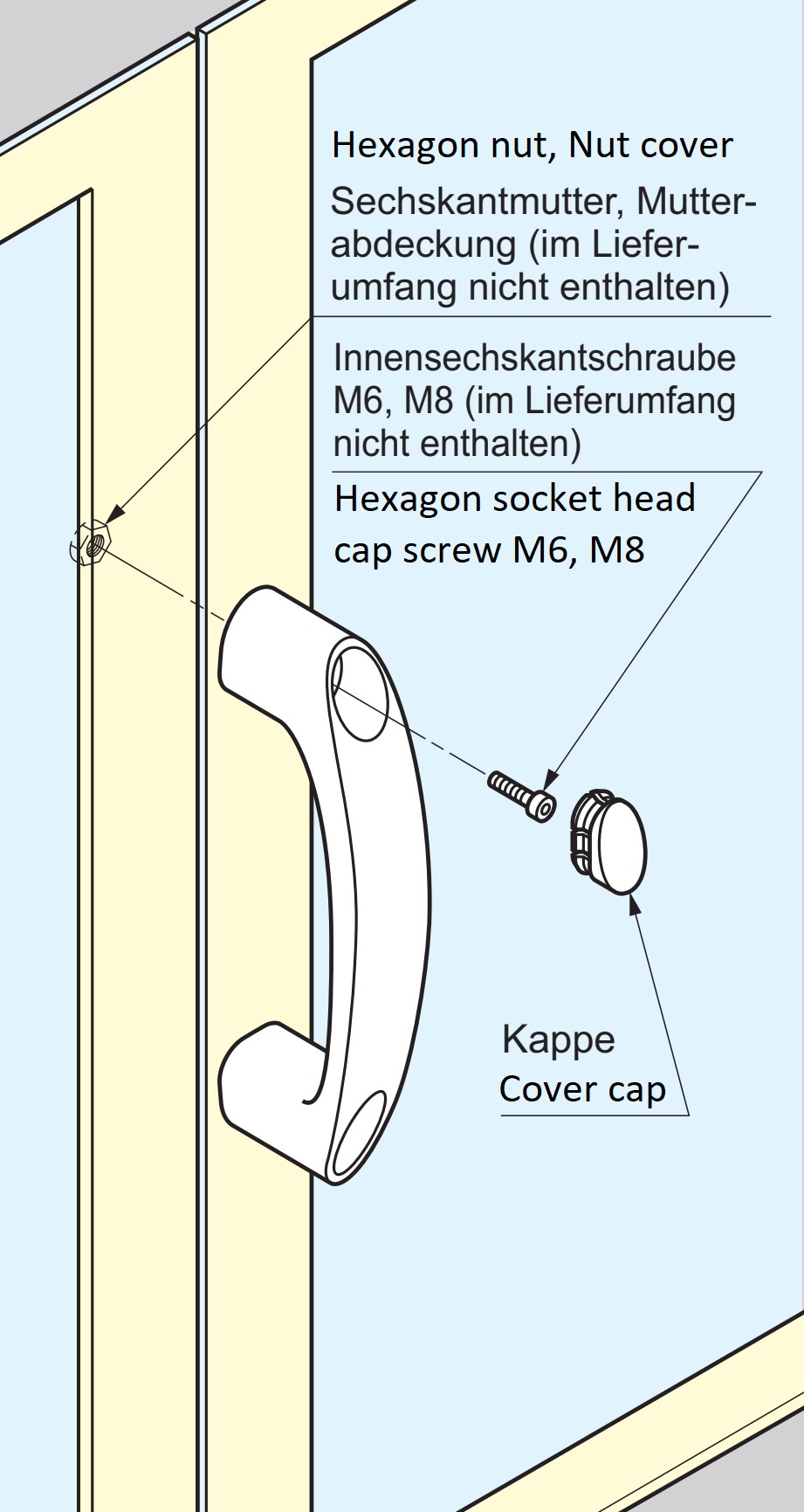

Montage:

• Die Befestigung erfolgt mit Innensechskantschraube M6 Schrauben (nicht im Lieferumfang enthalten)
• Für die Montage müssen in der Front zwei Löcher für die Befestigungsschrauben mit dem Abstand (P) 93 mm (3-21/32″) vorgebohrt werden

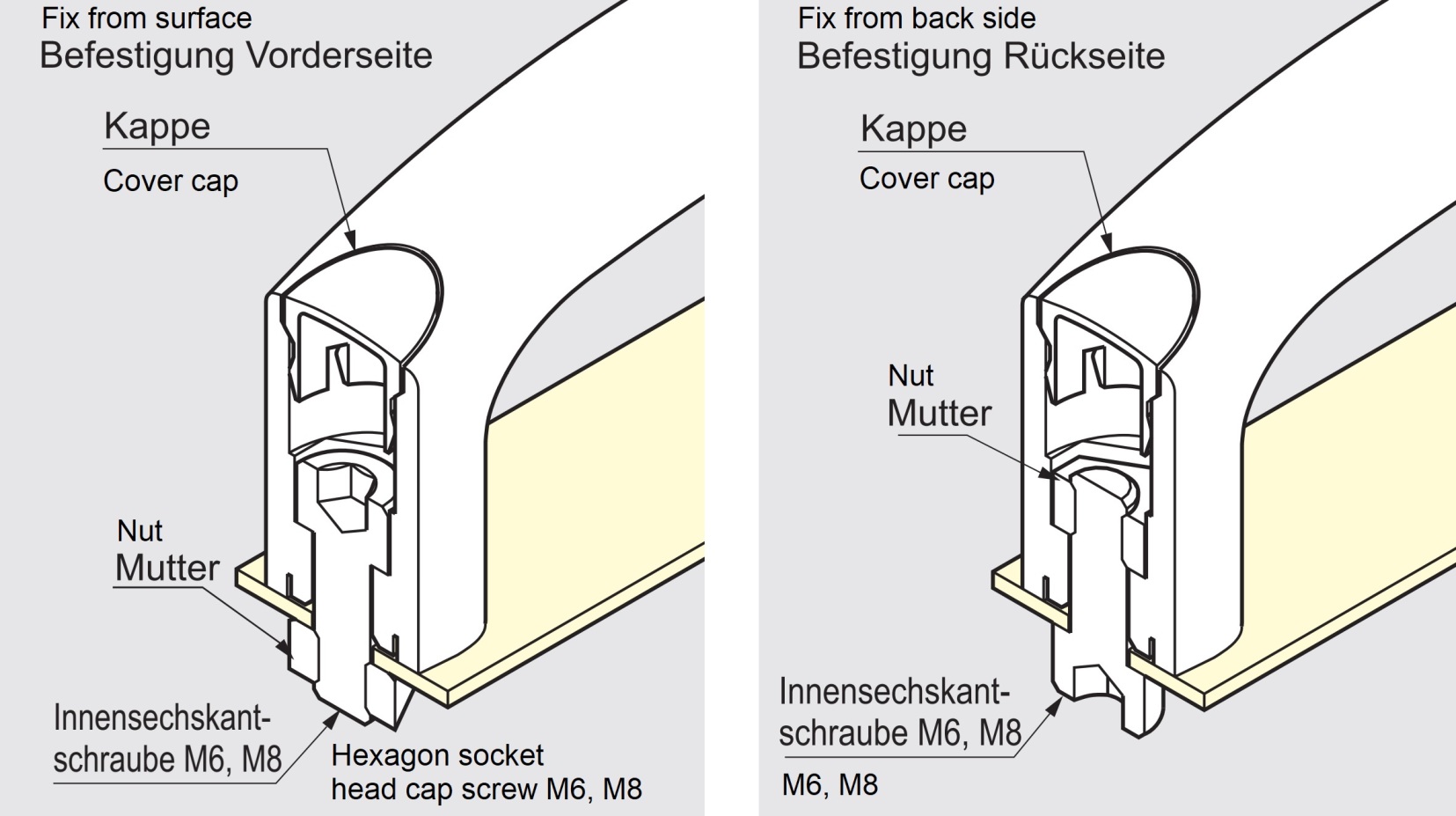

• Der Griff MJH-93-BL kann sowohl von der inneren Seite als auch von der äußeren Seite installiert werden (für weitere Details s. Montagezeichnung)



Eigenschaften:

• Gewicht: 43,8 g
• Belastbarkeit (Tragkraft): 450 N (46 kp)
• Größe: 93 mm (3,7″)
• Innere Höhe des Griffbereichs: 33,5 mm (1-5/16″)
• Ergonomisch
• Massiv
• Robust
• Aus verstärktem Nylon (Reinforced Nylon)
• Schwarz
• Hohe Markenqualität von Sugatsune / LAMP®

Abmessungen:

Für weitere Maße und Details s. technische Zeichnung.

• Länge des Gerätegriffs (L1): 116,5 mm (4-19/32″)
• Höhe (H1): 42 mm (1-21/32″)
• Entfernung zwischen der Befestigungslöchern (P): 93 mm (3-21/32″)
• Innere Griffbreite (L2): 68,5 mm (2-45/64″)
• Innere Griffhöhe (H2): 33,5 mm (1-5/16″)
• Durchmesser der Befestigungslöcher (D): Φ6,5 mm (1/4″)
• Größe der Schraubenmutter (S): 6,5 mm (1/4″)



Im Lieferumfang enthalten:

• 1 Stück Gerätegriff MJH-93-BL aus Verstärktes Nylon, schwarz
• 2 Stück schwarze Abdeckkappe

Referenznummer des Herstellers:

• Artikel Kennnummer: 100-026-534, 100-026-537
• Artikelnummer: MJH-93-BL
• EAN Nummer: 4510932161480, 4510932161510

Hersteller: Sugatsune / LAMP® (Japan)
