Versteckter Druckknopfriegel-Griff, Oberfläche: braun, AK-60BR und AK-C60BR. Praktischer Sicherheitsriegel-Griff für Yacht-Innenausbau, Wohnmobil-Ausbau, Caravan-Möbel, Camper und vieles mehr, von Sugatsune / LAMP® (Japan)

Versteckter Druckknopfriegel-Griff, aus robustem Polyacetal (POM), Oberfläche: braun, AK-60BR und AK-C60BR

Anwendung:

Praktischer Sicherheitsriegel-Griff für Yacht-Innenausbau, Wohnmobil-Ausbau, Caravan-Möbel, Camper und vieles mehr.



Der Sicherheitsriegel-Griff AK-60BR dient zur sicheren Verriegelung von Klapp- und Drehtüren und verhindert ein unbeabsichtigtes Öffnen bei Erschütterungen.

Beim Schließen rastet der Mechanismus des Druckknopfriegel-Griffs AK-60BR automatisch ein und hält die Tür mit 196 N zuverlässig geschlossen.

Der Druckknopfriegel-Griff AK-60BR ist für Türstärken von 15 mm (19/32″) bis 25 mm (63/64″) geeignet.



Zum Öffnen reicht ein sanfter Druck auf den in die Türfront versenkten Druckknopf; Griffe oder Knöpfe entfallen, sodass eine glatte Optik erhalten bleibt.

Das Gehäuse aus robustem Polyacetal (POM) ist korrosionsbeständig und für den Möbel- und Yachtbereich geeignet.

Die im Lieferumfang enthaltenen Distanzstücke ermöglichen eine Anpassung an unterschiedliche Plattenstärken.



Die ebenfalls im Lieferumfang enthaltene Abdeckkappe AK-C60BR kann bei Bedarf eingesetzt werden und verdeckt Schnittkanten sauber.

Somit kombiniert das Produkt Sicherheit, Bedienkomfort und ästhetische Zurückhaltung.

Die hochwertigen Druckknopfriegel-Griffe 140-050-214 und 140-050-212 passen unter anderem ideal zu:

• Wohnmobil
• Ladenbau
• Möbeltüren
• Klappen
• Schranktüren
• Küchenoberschränke
• Yacht-Innenausbau
• Wohnmobil-Ausbau
• Caravan-Möbel
• Camper

Material:

• Die Druckknopfriegel-Griffe 140-050-214 und 140-050-212 werden aus robustem Polyacetal (POM) hergestellt
• Polyacetal (POM) vereint eine sehr hohe Abrieb- und Verschleißfestigkeit mit einem geringen Reibungskoeffizienten, sodass Beschläge dauerhaft leichtgängig funktionieren
• Dank seiner hohen Dimensions- und Formstabilität selbst bei wechselnder Luftfeuchtigkeit bleibt die Passgenauigkeit von Scharnieren, Auszügen oder Verriegelungen erhalten

Oberfläche:

• Braun
• Braun vermittelt ein Gefühl von Wärme und Behaglichkeit, was eine gemütliche und einladende Atmosphäre schafft, ideal für Wohn- und Essbereiche
• Braun passt gut zu Holz, und ist eine vielseitige, neutrale Farbe, die sich gut mit anderen Farben und Materialien kombinieren lässt und zeitlose Eleganz ausstrahlt



Montage:



• Die Befestigung erfolgt mithilfe der sechs im Lieferumfang enthaltenen Schrauben (Linsenkopfschrauben, selbstschneidend (2 Stück 3,5 x 15 mm, 2 Stück 3,5 x 20 mm und 2 Stück 4,0 x 15 mm))
• Zuerst muss eine Ausfräsung an der Türinnenseite durchgeführt werden
• Der Druckknopfriegel wird bündig eingesetzt und mit Bindekopf-Blechschrauben 3,5 x 15 mm bzw. 3,5 x 20 mm verschraubt
• Die Gegenplatte wird im Korpus mit einem Achsabstand von 60,5 mm (2-3/8″) positioniert und festgeschraubt
• Bei Plattenstärken unter 25 mm (63/64″) werden die mitgelieferten Distanzplatten zwischengelegt
• Zum Schluss wird die Funktion geprüft, indem die Tür geschlossen und per Druck geöffnet wird (für weitere Details, s. Montagezeichnung)



Eigenschaften:

• Gewicht: 69 g
• Belastbarkeit (Tragkraft): 196 N (20 kp)
• Größe: 80 mm (3-5/32″)
• Lieferbar in Farben Weiß und Braun
• einfache Montage, praktisch, stabil
• Für aufliegende Türen
• Selbsteinrastender Push-Mechanismus
• Eingelassene Montage
• Hält Türen sicher geschlossen
• Für Türstärken von 15 mm (19/32″) bis 25 mm (63/64″)
• Für Türen mit maximaler Höher von 700 mm (27-9/16″)
• Für Türen mit maximaler Breite von 500 mm (19-11/16″)
• Geräuscharmes Öffnen durch Knopfdruck
• Inkl. Abdeckkappe
• Einfache Anpassung an unterschiedliche Türstärken
• Geeignet für Möbel, Fahrzeuge und Marine
• Geringes Gewicht
• braun
• robust (leicht)
• hohe Markenqualität von Sugatsune / LAMP®

Für weitere Maße und Details s. technische Zeichnung.

Die Abmessungen:

• Breite des Druckknopfriegel-Griffs: 50 mm (1-31/32″)
• Griffbreite: 80 mm (3-5/32″)



Im Lieferumfang enthalten:

• 1 Stück Druckknopfriegel-Griff 140-050-214 und 140-050-212 aus robustem Polyacetal, braun
• 1 Stück Abdeckkappe AK-60BR+AK-C60BR

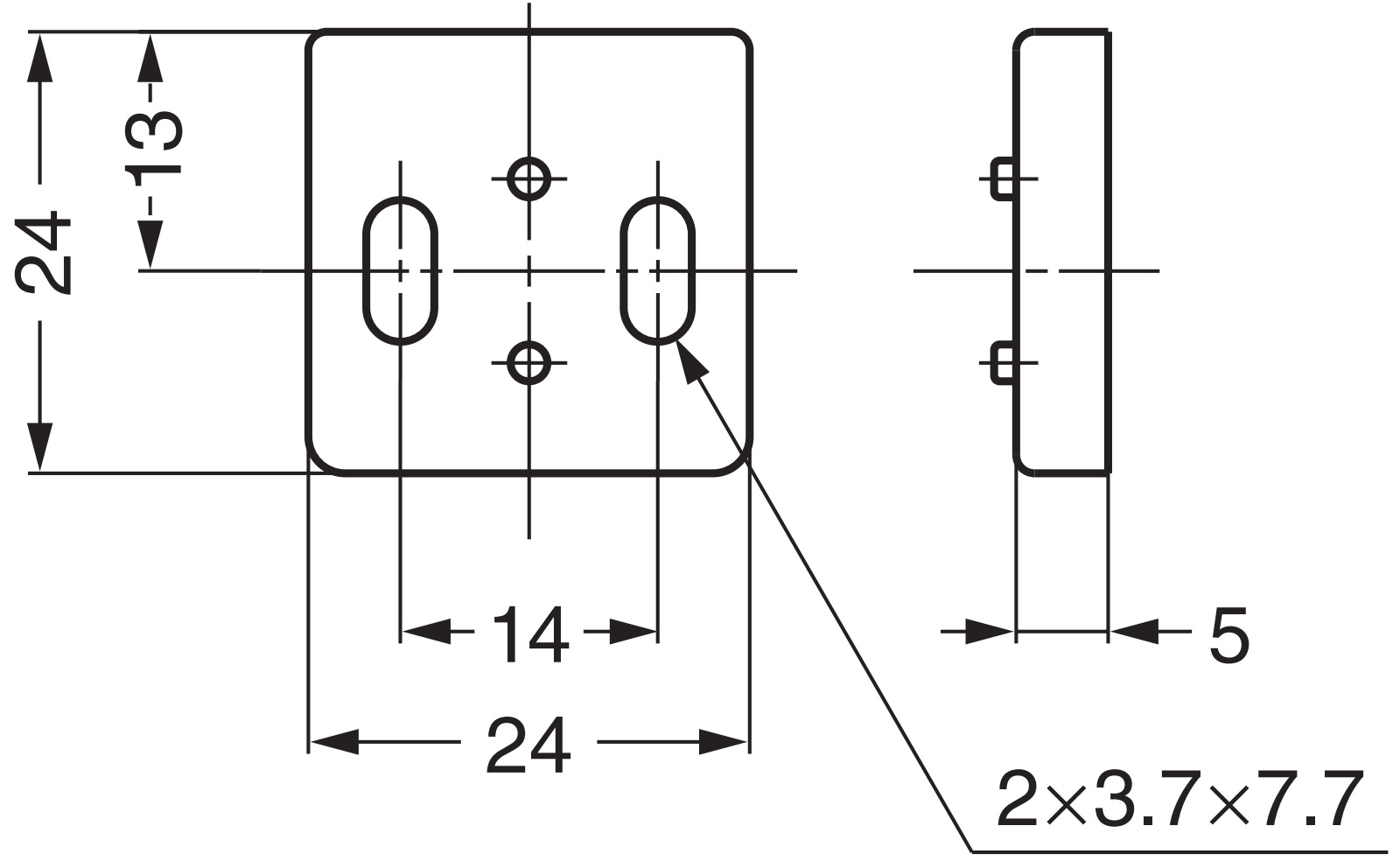

• 2 Stück Distanzplatte 5 mm für dünne Türen
• 1 Stück Schließblech
• 6 Stück Linsenkopfschrauben, selbstschneidend (2 Stück 3,5 x 15 mm, 2 Stück 3,5 x 20 mm und 2 Stück 4,0 x 15 mm)

Zusätzliche Informationen:

• Montageanleitung herunterladen

Referenznummer des Herstellers:

• Artikel Kennnummer: 140-050-214 und 140-050-212
• Artikelnummer: AK-60BR und AK-C60BR
• EAN Nummer: 4510932058940 und 4510932058933

Hersteller: Sugatsune / LAMP® (Japan)
