Zylinderschrauben niedriger Kopf DIN 7984 schwarz brüniert M6

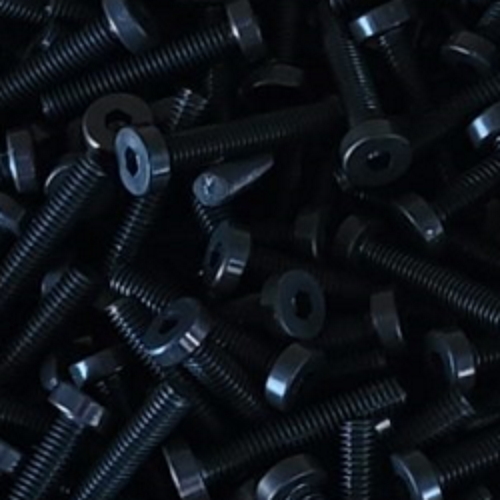

Zylinderschrauben niedriger Kopf DIN 7984 schwarz brüniert M6 sind schwarze Stahl-Schrauben mit einem runden, nicht konischem, niedrigen Schraubenkopf (flacher Kopf) und einem metrischen Außengewinde, optional mit gerändeltem Schraubenkopf. Sie werden vielfach auch Zylinderkopfschrauben mit Innensechskant und niedrigen Kopf, Innensechskantschrauben mit niedrigem Kopf oder einfach nur Zylinderkopfschrauben flacher Kopf genannt.

Zylinderschrauben niedriger Kopf M6 mit Güte 08.8 in schwarz brüniert

Zylinderschrauben niedriger Kopf DIN 7984 schwarz brüniert M6 sind Innensechskantschrauben aus dem Werkstoff schwarz brünierter Stahl und der Material-Güte bzw. der Festigkeitsklasse 08.8 und sind in diesen verschiedenen Schrauben-Abmessungen von:

M6x8 mm, M6x10 mm, M6x12 mm, M6x14 mm, M6x16 mm, M6x18 mm, M6x20 mm, M6x25 mm, M6x30 mm,

M6x35 mm, M6x40 mm, M6x45 mm, M6x50 mm, M6x55 mm, M6x60 mm sowie zzgl. und inkl. der Schraubengröße in M6x70 mm für

den Paket-Versand verfügbar und direkt ab Lager 49429 Visbek in verschiedenen Bedarfsgerechten und Praxisgerechten Packungsgrößen für den Kauf sofort lieferbar.

Diese Zylinderkopfschraube hat einen Innensechskant Antrieb, für den ein Innensechskantschlüssel oder ein entsprechender Bit mit einer Schlüsselweite von 4 mm als Werkzeug benötigt wird.

Scheiben und Muttern als Zubehör für Zylinderschrauben DIN 7984 in M6

Diese metrischen Schrauben mit Innensechskant werden zusammen mit diesen Sechskantmuttern DIN 934 Stahl blank Klasse 8 oder mit Sechskantmuttern ISO 4032 Stahl blank Klasse 8 verwendet und entsprechend verschraubt. Alternativ ist auch der Einsatz und die Verwendung von Sperrzahnmutter DIN 6923 in Stahl blank oder Flanschmuttern EN 1661 in Stahl blank jeweils in der Festigkeitsklasse 8 angezeigt.

Als Sicherungselemente für diese Zylinderkopfschraube stehen hier die Sicherungsmuttern DIN 985 schwarz verzinkt in niedriger Form und auch Federringe DIN 127 schwarz brüniert in Form A oder Federringe DIN 127 schwarz brüniert in Form B jeweils in verschiedenen bedarfsgerechten Packungsgrößen hier im Shop zur Verfügung.

Als Scheiben für diese Maschinenschrauben werden hier Unterlegscheiben DIN 433-1 für Zylinderschrauben Stahl blank oder Unterlegscheiben DIN 125-A ohne Fase schwarz verzinkt sowie große Unterlegscheiben DIN 9021 schwarz verzinkt oder auch Kotflügelscheiben / Karosseriescheiben Stahl blank bei allen erforderlichen Montagearbeiten eingesetzt. Sie stellen somit ein sehr wichtiges Verbindungselement, Ware, Produkte und Artikel in der Befestigungstechnik bei Stahlkonstruktionen im Maschinenbau, als Motorradzubehör, Gehäusebefestigungen beim Sondermaschinenbau, in der Agrartechnik und dem technischen Modellbau und dem Modellsport dar.

Zylinderschrauben mit Innensechskant M6 DIN 7984 in schwarz brüniert

Zylinderschraube niedriger Kopf M6 mit Festigkeitsklasse bzw. Güte 08.8 und gerolltem Gewinde nach der für metrische ISO Regelgewinde, Feingewinde und Linksgewinde gültigen Norm DIN 13-1. Sowie dem Gewinde Toleranzfeld 6g für die Produktklasse A innerhalb der Maßreihe 1. Gewindesteigung (p) für diese metrische schwarze Stahl-Schraube in M6 = 1,00 mm (Regelgewinde / Normalgewinde).

Norm: DIN 7984

Aktuelle Ausgabe der Deutschen Industrie-Norm: Juli / 2009 (2009-06).

Alle Geometriedaten, Schraubenmaße, Grenzabmaße und Gewichte sowie ihre üblichen Fertigungstoleranzen für die Produktart Zylinderschraube nach neuster deutscher und internationaler Norm beziehen sich auf diese technische Zeichnung für Zylinderschrauben niedriger Kopf DIN 7984 schwarz brüniert M6 aus Stahl mit Innensechskant für die Güte und Festigkeit 08.8 in der Produktklasse A für die Marke.

Nenngröße / Gewindegröße (∅ d): M6

Werkstoff / Festigkeit / Güte: 08.8

Schrauben Gesamtlänge (I):

Wahlweise in der verfügbaren Schraubenlänge mit:

8, 10, 12, 14, 16, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60 oder 70 mm

Zylinderkopf Durchmesser (∅ d_k): 10,00 mm (-0,22 mm / + 0,00 mm)

Zylinderkopf Höhe (k): 4,00 mm (- 0,18 mm / + 0,00 mm)

Schlüsselweite (s): 4 mm

Tiefe des Innensechskant (t): 3,00 mm (-0,12 mm / + 0,12 mm)

Toleranzen des Innensechskant (s_f): min. 4,020 mm / max. 4,100 mm

Eckmaß des Innensechskant: 4,619 mm

Gewindetoleranz: 6g

Gewindesteigung (p): 1,00 mm (Regelgewinde / Normalgewinde)

Gewindekerndurchmesser: 4,747 mm

Schaftdurchmesser (∅ d_s) 6,00 mm (- 0,18 mm / + 0,00 mm)

Nicht vollständiges Gewinde an der Schraubenspitze (r): ≤ 2 p

Maximale Gewindelänge (b) – siehe hierzu die Hinweise für die Gewindelänge weiter unten: 18,0 mm

Radius für den Übergang zum Schraubenkopf (j): min. 0,25 mm

Freimaß für die optionale Unterlegscheibe (d_a): max. 6,80 mm

Kernquerschnitt (Ad3) für die Gewindegröße M6: 17,890 mm²

Spannungsquerschnitt (As) für die Gewindegröße M6: 20,100 mm²

Alle Maße, Toleranzen und Maßangaben beziehen sich auf die obere technische Zeichnung für Zylinderkopfschrauben niedriger Kopf DIN 7984 in der Festigkeitsklasse 08.8.

Material: Stahl gehärtet mit Werkstoffgüte 08.8

Oberfläche: schwarz brüniert und geölt

Zolltarifnummer: 73181568

eCl@ss 9.1 Standard: 23110102

Zylinderschrauben niedriger Kopf DIN 7984 ≥ M5 werden immer mit Herstellerkennzeichen und Kennzeichnung der Festigkeitsklasse ausgeliefert.

Ab Lager verfügbare Zylinderschrauben niedriger Kopf schwarz brüniert M6 Packungsgrößen für den Paket-Versand über den oberen Warenkorb:

Wahlweise in Schrauben Abpackungen für den Versand mit:

25 Stück Inhalt, mit 50 Stück Inhalt, mit 200 Stück Inhalt, mit 500 Stück Inhalt, mit 1000 Stück Inhalt sowie zzgl. und inkl. der Packungsgröße mit 2500 Stück Inhalt zur Auswahl.

Anzugsdrehmoment für Zylinderschraube M6 mit Güte 08.8

Montage Vorspannkraft (in kN) für Zylinderschrauben niedriger Kopf aus Stahl in M6, mit Festigkeit / Güte 08.8: 7,80 kN

Maximales Anzugsdrehmoment (Drehmoment in Nm) für Zylinderschrauben niedriger Kopf M6, mit Festigkeit / Güte 08.8: 8,80 Nm

Für diese Anzugwerte in der Praxis sind folgende Parameter zu berücksichtigen:

• Reibungszahl µ_ges = 0,14 für neue Zylinderschrauben in handelsüblicher Lieferausführung.
• Ausnutzung der Mindest Streckgrenze der Zylinderschrauben von 90 %.
• Torsionsmoment beim Anziehen der Schraubenverbindung.

Zylinderschrauben niedriger Kopf DIN 7984 schwarz brüniert M6 sind für eine Vielzahl von Anwendungen im Modellbau, Maschinenbau und der Agrartechnik geeignet.

Für weitere Informationen und Materialeigenschaften über die richtigen Anzugsmomente für diese Zylinderkopfschraube aus dem Material Stahl lesen Sie bitte unseren Beitrag und Artikel mit der Drehmoment-Tabelle für Zylinderschrauben mit niedrigem Kopf DIN 7984.

Gewindelänge bei Zylinderschrauben niedriger Kopf DIN 7984 schwarz brüniert M6

Alle Schrauben der Kategorie DIN 7984 in Güte bzw. Festigkeit 08.8 mit Innensechskant M6 haben unterschiedliche Gewindelänge (b) bei den verschiedenen verfügbaren Schraubenlängen.

Die maximale Gewindelänge (b) bei dieser Zylinderschraube des Typ DIN 7984 berechnet sich mit der Formel: (2xd) + 6 mm.

Alle Zylinderschrauben der Gewindegröße M6 in Stahl blank, in Stahl schwarz brüniert, in Stahl galvanisch verzinkt, in Stahl gelb verzinkt und auch in Edelstahl A2 rostfrei und Edelstahl A4 rostfrei und säurefest, bis einschließlich der Schraubenlänge 18 mm haben ein Vollgewinde. Also ein durchgehendes Gewinde, das auch als VG bezeichnet oder genannt wird bis an den Schraubenkopf ohne einen Schraubenschaft (Schaft).

Ab der Schraubenlänge 20 mm haben alle Zylinderschrauben DIN 7984 im Durchmesser M6 optional einen Schaft mit Teilgewinde, auch als TG bezeichnet oder genannt. Siehe hierzu auch die technische Zeichnung für die Kategorie DIN 7984 oben und lesen Sie bitte das technische Datenblatt für Zylinderschrauben mit Innensechskant.

Zylinderschrauben niedriger Kopf DIN 7984 schwarz brüniert M6 sind genormte Qualitätsprodukte

Exklusive und bedarfsgerechte Kleinverpackung für Zylinderschrauben niedriger Kopf DIN 7984 schwarz brüniert M6 in stabilen und stapelbaren weißen oder braunen wiederverschließbaren Faltschachteln. Teilweise auch im Druckverschlussbeutel vorzugsweise bei kleineren Abmessungen und nur hier im Shop von Schraube & Mutter als Versand-Anbieter für tolle Preise erhältlich.

Für umfangreiche und weiterführende Informationen, Beiträge und Artikel über Zylinderschrauben niedriger Kopf DIN 7984 M6 lesen Sie bitte hier im Schrauben-Lexikon. Dem Wörterbuch für Befestigungstechnik im Shop von Schraube & Mutter sowie in den weiteren Produktbeschreibungen sowie in unseren technischen Datenblättern.

Dort erhalten Sie die weiteren Daten für Verbindungsmittel, die im direkten Zusammenhang wie z. B. Schrauben DIN 7984 mit Torx Antrieb (Innensechsrund) in galvanisch verzinkt. Sowie zu Fischer Dübel, Spax Spanplattenschrauben in Edelstahl A2 oder Edelstahl A4, Zylinderkopfschrauben mit Innensechskant in Edelstahl A2 rostfrei und Zylinderkopfschrauben mit Innensechskant in Edelstahl A4 rostfrei und säurefest, Gewindestangen 8.8 in Stahl blank, die mit diesem Artikel als Verbindungselemente in der Befestigungstechnik usw. verwendet werden.

Alle technischen Informationen, Anzeigen und Preise in unseren Produktbeschreibungen beziehen sich nur auf unsere Produkte, Schrauben und Muttern von anderen Hersteller sowie die Angebote bei eBay und Amazon haben hiervon eventuell abweichende Werte.

Für weitere technische Fragen, Informationen und Anzeigen zum Produkt und dem Artikel, zur Marke SMV, zu Qualitätsbewertungen der Produktart Zylinderschraube, zu unserem Warenkorb System, zum Inhalt der Packungen, zum Versand und zur Bestellung und den Versandkosten, zum Preis inkl. MwSt. sowie zzgl. und exkl. MwSt. und der Lieferzeit in Werktage nehmen Sie bitte Kontakt mit uns auf.
